OR-XP204 产品是深圳光睿通信技术有限公司自主研发面向FTTB/FTTO/FTTC组网方案推出的盒式SFU产品，产品遵循ITU-T G.984.x ,IEEE802.3ah和中国电信 CTC 3.0 标准,具有电信级可运营、可管理、易维护的特点,为客户提供高速数据业务。SFU型ONU包括EPON、GPON产品，产品采用铁壳设计，是一款工业级高可靠性的ONU。通过优化软硬件处理，支持高达6kv的防雷能力和高达70度的耐高温能力，支持与各厂家OLT对接兼容。更重要的是，它支持千兆端口，并确保在大的视频流量突发下流畅传输。金属外壳在保证散热的同时具有良好的现场适应性，设备坚固耐用，产品安全防护等级高，覆盖面广，种类多样可供客户根据实际需要灵活选择，是基于高速办公、视频、无线承载、专线接入业务于一体全GE接口终端，小结构、大能力、高安全，是全面拓展市场的明星产品。

产品特点

l 支持EPON/GPON等多种光接入方式，统一平台设计，利用现网已有线缆资源，打造快速宽带体验；

l 系统构架具备良好的可扩展性，满足将来带宽和业务的可持续发展；

l 高集成度，多配置形态，外置电源适配器，应用环境广泛满足多场景需求；

l 即插即用，业务开通简单迅速免软件调试，高效率批量部署，设备电源接口和业务接口在同一侧，方便施工安装和运维；

l 严酷环境适应能力，宽温域，防雷能力；

l 端口平均功耗低于欧盟标准30%，可为用户节约能源开支，有效降低OPEX；

l 无风扇环保设计，自然风冷散热；

业务特性

l 产品符合接入网技术要求；

l 强大的QoS能力，充分满足了各类业务的带宽需求；

l FE/GE接口可根据上下行带宽灵活选择，强大的QoS能力，充分满足了各类业务的带宽需求；

l 支持4种VLAN模式（透明、tag、Trunk、转换），3种组播模式（透传、IGMP Snooping、可控组播），完全满足宽带和视频直播业务的开展；

设备参数

项目	OR-XP204
上行端口	SC/UPC 发送功率：0~+4dBm 接受灵敏度：-8~-27dBm GPON 模式: 下行 2.5Gbps / 上行 1.25Gbps EPON 模式: 下行 1.25Gbps / 上行 1.25Gbps OLT与MDU之间最远距离支持20公里
用户端口	4个10/100/1000BASE-T 支持端口自协商
空闲功耗（主板）	5W
满载功耗（主板）	8W
电源输入	l DS DC12V/1A
浪涌防护	用户端口：共模4kV / 差模1kV 电源端口：共模6kV / 差模2kV
静电防护	空气15kV / 接触8KV
工作温度	-40℃～70℃
工作湿度	5%～90%（非凝结）
铁壳重量	大约0.42千克
尺寸	125mm×120mm×30mm（长×宽×高）

软件功能特性

项目	OR-XP204
ONU	SFU桥接模式 EPON / GPON 自适应双向FEC(Forward Error Correction) 支持DBA的动态带宽分配支持调度告警dying-gasp功能满足与主流OLT厂家互通
二层功能	1K MAC地址容量 MAC地址学习数配置基于以太网端口的VLAN透传和VLAN过滤 802.1D、802.1ad、802.1p CoS 802.1Q VLAN DHCP Option82
QOS	以太网端口限速rate-limit 网络风暴抑制
组播	IGMPv2/v3 IGMP snooping
维护	自动授权流氓ONU检测和隔离 CLI / OMCI / OAM / WEB
安全	防Dos攻击 / ARP攻击 MAC地址过滤/IP地址过滤/URL过滤端口环路检测二层隔离

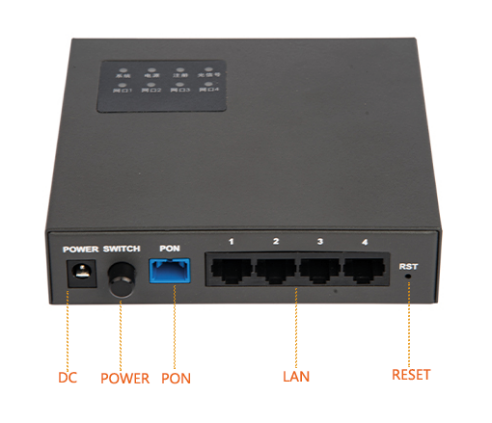

指示灯说明

指示灯	丝印	状态	描述
电源	POWER	亮	设备已上电.
电源	POWER	灭	设备已关电或掉电.
ONU注册	PON	亮	设备已注册到OLT.
		灭	设备没有注册到OLT.
		闪烁	设备正在注册过程中.
无光告警	LOS	闪烁	设备未收到光信号.
无光告警	LOS	灭	设备已收到光信号.
用户端口	LAN(绿色)	闪烁	用户端口正在传送数据.
		亮	用户端口已连接.
		灭	用户端口未连接.
	LAN (黄色)	亮	POE供电已连接.
	LAN (黄色)	灭	POE供电未连接.
